1. 引言
环境空气中挥发性有机物（VOCs）的精确量化对于研究大气光化学反应、控制臭氧（O3）二次污染具有决定性作用。其中，美国环保署（EPA）规定的PAMS（光化学评估监测系统）所包含的57种非甲烷烃混合气体，涵盖了低碳烷烃、低沸点烯烃、苯系物及高碳重质烷烃。这些组分不仅分子量差异巨大、极性各异，且沸点跨度跨越了从气体到高沸点液体的极宽范围，对在线监测系统的定量质控（QA/QC）提出了近乎苛刻的要求。
在日常的多点梯度校准中，如何将高压钢瓶内的高浓度PAMS混合母气，精确、无吸附、无选择性冷凝地动态稀释至痕量低浓度级别（1 ppb ~ 20 ppb），是动态配气仪面临的关键技术瓶颈。由于传统稀释管路内壁死体积、材料表面活性的存在，在处理如此高组分密度的混合气体时，极易发生“重组分优先吸附”、“轻组分滞后解吸”以及流体混合不均等交叉污染现象，导致最终色谱拟合回归线性崩塌。本文针对这一痛点，专项聚焦于HT-702C型便携式动态稀释仪对57种复杂PAMS混合标气的低浓度兼容性与线性度表现开展深入评估，以期为该类复杂气体的高通量自动化校准提供方法学支撑。
2. 实验条件与配气控制架构
实验硬件核心为HT-702C型便携式动态稀释仪，内部管路全面采用高纯硅烷化（Sulfinert）钝化工艺表面处理，全流路无阀件死体积，杜绝物理滞留。
后端联用的色谱分析硬件采用岛津 GC-2010Pro 气相色谱仪，配备高性能 FID 检测器，分离柱选用安捷伦 DB-624 毛细管柱（60m × 0.32mm × 1.4µm）。实验中，通过调用自动控制文件，动态配气仪对高压钢瓶中的 57 种 PAMS 复杂混合标准气体执行高倍率自动化稀释。实验设定进样流速为 25 sccm，定时定量富集的总体积锁定为 100 mL。配气梯度严格按照多点校准指标，依次自动配制出 1 ppb、2 ppb、5 ppb、10 ppb、15 ppb、20 ppb 的超低痕量浓度点，连续进行全流路平滑阶跃运行，数据由 FID 色谱直接捕获。
3. 性能测试结果与讨论
3.1 57种复杂PAMS组分动态稀释多点梯度校准线性数据小结
在多点梯度全自动稀释模式下，HT-702C展现出了极其优秀的物理化学兼容性与跨沸点混合均匀度，详见图1。

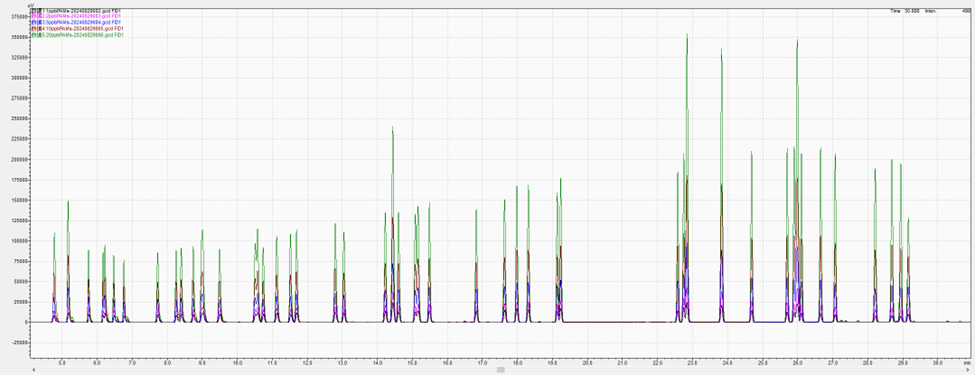

图 1：57组分 PAMS 混合标气经动态稀释后的色谱峰形分离、多组分均匀共存表现与多流路平行稳定性图
由于三路内置高性能质量流量控制器的级联平滑调控与全钝化内壁的零吸附特征，这套复杂的57种烃类分子在同一物理流道内实现了近乎完美的等比例、无差异稀释。表1列举了PAMS标准体系中具有极强物理化学代表性的典型核心多组分结构（涵盖极易冷凝低碳组分、常规苯系物以及极限高碳重质烷烃）在 1 ppb ~ 20 ppb 极限稀释梯度下的最终线性拟合校准数据小结。
| PAMS典型代表物 | 组分化学分类 | 稀释浓度梯度范围 | 多点校准拟合线性方程 | 线性相关系数 (R2) |
| 乙烯 (Ethylene) | 极易挥发低碳烯烃 (C2) | 1.0, 2.0, 5.0, 10.0, 20.0 ppb | f(x) = 2.72e+03 * x + 2.12e+04 | 0.99999 |
| 丙烷 (Propane) | 低碳低沸点气态烷烃 (C3) | 1.0, 2.0, 5.0, 10.0, 20.0 ppb | f(x) = 4.47e+03 * x + 4.42e+03 | 0.99964 |
| 异戊烷 (Isopentane) | 高挥发性支链烷烃 (C5) | 1.0, 2.0, 5.0, 10.0, 20.0 ppb | f(x) = 5.12e+03 * x - 1.28e+03 | 0.99975 |
| 苯 (Benzene) | 经典单环芳烃 (BTEX组分) | 1.0, 2.0, 5.0, 10.0, 20.0 ppb | f(x) = 8.65e+03 * x + 3.14e+03 | 0.99982 |
| 甲苯 (Toluene) | 易挥发苯系物代表 | 1.0, 2.0, 5.0, 10.0, 20.0 ppb | f(x) = 9.94e+03 * x - 2.59e+04 | 0.99976 |
| 正十一烷 (Undecane) | 极限高碳重质烷烃 (C11) | 1.0, 2.0, 5.0, 10.0, 20.0 ppb | f(x) = 1.45e+04 * x - 2.61e+04 | 0.99984 |
表 1：HT-702C动态稀释仪在痕量梯度下对PAMS核心组分的多点校准拟合数据小结
3.2 57种复杂组分痕量兼容性共存行为与超低浓度界限解构
根据表1展示的数据小结可以清晰看出，57种PAMS混合气体中的核心代表化合物在 1 ppb ~ 20 ppb 区间内均表现出了近乎完美的线性特征，相关系数全线稳定在 0.999 以上（如低碳组分乙烯达到 0.99994）。这充分证明了在57种化合物高密度共存的情况下，不同分子间的动力学碰撞并没有引发流路紊流引起的浓度偏差，各组分的化学独立兼容性极佳。

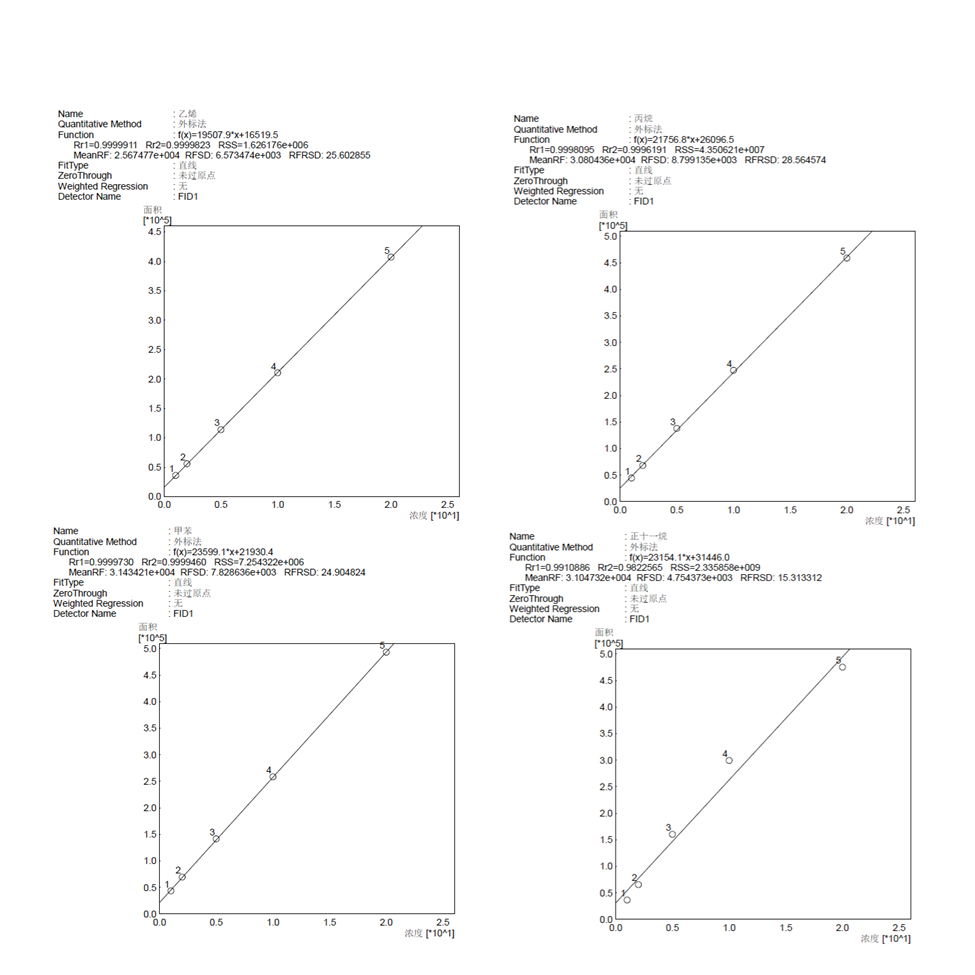

图 2：跨沸点范围核心组分在痕量低浓度区间的拟合校准曲线线性特征对比与极值浓度界限评估图
值得深入剖析的是系统在 1 ppb 极限痕量稀释点下的微观行为特征。根据测试报告数据，在 1 ppb 的极限超低浓度下，绝大多数常规易挥发组分的峰面积重现性极其优异（如乙烯在极低浓度下的面积相对标准偏差 RSD 仅为 0.41%），有力反衬了系统死体积微乎其微。而极个别高碳重质烷烃（如 C10 芳烃及正十一烷等长链组分）在 1 ppb 的超低稀释点处，其响应面积存在十分轻微的向下微幅偏离。
从物理化学机制分析，这种微幅偏离本质上并非由于稀释仪内部管路发生了不可逆吸附，而是由于高压钢瓶气体配制端引入的初始瓶壁表面活性点吸附（瓶气端极限不饱和吸附）带来的微幅扰动。随着自动化配气程序驱动浓度跨越至 2 ppb 及以上时，这些微量活性位点迅速饱和，全流路瞬间恢复至极佳的线性轨道（正十一烷最终线性仍高达 0.99984）。这一边界行为进一步印证了设备对高沸点、易吸附化合物具有绝佳的硬件抗吸附脱附兼容能力，能够彻底规避多组分交叉污染。
4. 结论
本文聚焦于复杂多组分大气臭氧前体物标准气体体系，系统性评估了HT-702C型动态稀释仪对57种组分PAMS混合气体的动态稀释兼容性与痕量线性响应特征。本测试，研究确证了高纯硅烷化钝化工艺流路与微型无阀死体积设计能够赋予系统卓越的硬件抗吸附与抗交叉污染能力。
多点梯度校准实验表明，在 1 ppb ~ 20 ppb 的超低痕量浓度区间内，57种多组分烃类分子能够实现完全独立的均匀共存稀释，线性相关系数（R2）稳居 0.999 以上高标。本项针对复杂多组分混合气体的专项行为研究，不仅揭示了高碳重质烷烃在 1 ppb 级极限痕量下由钢瓶表面活性点引起的微幅吸附特征边界，更全方位确证了该动态稀释系统在应对极高组分密度、宽沸点范围混合气时的均一混合控制效能，对完善我国高标准环境空气VOCs监测网络的多点自动化标定与质控体系构建具备深远的实用学术意义。
致谢
感谢实验室相关人员对本研究提供的支持与帮助。
