1. 引言
在大气环境监测、恶臭污染源解析及实验室分析中，挥发性有机物（VOCs）的精确高精度定量高度依赖于标准气体的校准质量。传统静态配气法和高压钢瓶直接稀释存在操作复杂、易受内壁吸附污染及无法连续稳定供气等局限。随着环境监测向更高灵敏度（痕量级、ppb甚至ppt级）及宽量程方向发展，动态稀释技术已成为主流的标准气体配置手段。
动态稀释仪的核心挑战在于如何在极宽的稀释跨度下保持高配气精度。当稀释比例超过1:1000甚至达到1:10000以上时，标气路质量流量控制器（MFC）往往需要工作在其量程的极限下限（小于1%），此时微小的流量波动或不确定度都会导致配气误差呈几何级放大。此外，高沸点或强极性VOCs组分在管路和腔体壁面的吸附滞后效应对系统提出了极为苛刻的钝化要求。本文以此为出发点，深入评估了易恩欧科技研制的HT-702A动态稀释仪在1:20至1:23000超大稀释比例下对六类核心VOCs物种的配气精度与线性表现。
2. 实验条件与方法
2.1 仪器核心硬件配置
实验采用易恩欧科技HT-702A动态稀释仪。为兼顾宽量程与高精度，该系统创新性地配置了三路不同量程的高精度质量流量控制器（MFC）：MFC1为大流量稀释气路（量程 10000 sccm）；MFC2为常规标气路（量程 250 sccm）；MFC3为微流量高精度标气路（量程 20 sccm）。通过仪器内部的一二级混合腔体及多级协同配气算法，动态调控稀释气与标气的流量比例，详见图1。

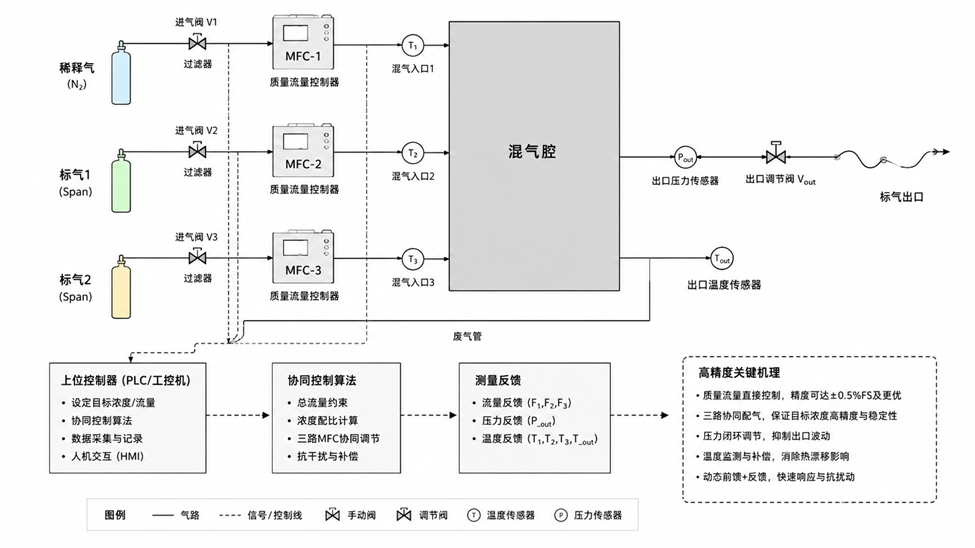

图 1：HT-702A 稀释仪一、二级多级混合腔与三路MFC高精度协同控制机理
2.2 分析检测条件
稀释配气系统后端连接岛津 GC-2010Pro 气相色谱仪进行定量检测。色谱柱选用安捷伦 DB-624（60m × 0.32mm × 1.4µm）毛细管柱，检测器为氢火焰离子化检测器（FID）。实验中，高纯氮气（>99.999%）作为稀释气，分别通入六类典型VOCs单标气体进行自动梯度稀释及多点校准测试。每次进样量控制在 25 sccm，进样总体积为 100 mL。
3. 性能测试结果与讨论
3.1 超大稀释比例下的实验数据及回归方程
实验针对乙烯、丙烷、甲苯、正十一烷、三氯乙烯及乙酸乙酯六种具有明显物理化学特性差异的典型VOCs物种进行梯度测试。目标稀释梯度范围设置为 1 ppb ~ 200 ppb（部分组分为 5 ppb ~ 200 ppb），对应稀释比例跨度由最低的 1:22.5 延伸至极限的 1:23000。详细的流量控制模式、对应的稀释比例及多点校准拟合结果见表1。
| 检测组分 | 原始瓶气浓度 | 目标梯度 (ppb) | 对应稀释比例范围 | 核心流量控制模式 (1-5 ppb极低点) | 相关系数 (Rr1) | 拟合曲线方程 (外标法) |
| 乙烯 | 23.1 ppm | 1 ~ 100 | 1:230 ~ 1:23000 | MFC1: 2999.9 sccm MFC3: 0.13 sccm | 0.99994 | f(x) = 2720.73*x + 21214.3 |
| 丙烷 | 13.4 ppm | 5 ~ 200 | 1:67 ~ 1:2680 | MFC1: 2999.8 sccm MFC3: 1.12 sccm | 0.99964 | f(x) = 4472.43*x + 4423.95 |
| 甲苯 | 6.5 ppm | 1 ~ 200 | 1:32.5 ~ 1:6500 | MFC1: 2999.54 sccm MFC3: 0.46 sccm | 0.99976 | f(x) = 9945.28*x - 25930.7 |
| 正十一烷 | 4.5 ppm | 1 ~ 200 | 1:22.5 ~ 1:4500 | MFC1: 2999.33 sccm MFC3: 0.67 sccm | 0.99984 | f(x) = 14480.2*x - 26171.1 |
| 三氯乙烯 | 22.5 ppm | 5 ~ 200 | 1:112.5 ~ 1:4500 | MFC1: 2999.33 sccm MFC3: 0.67 sccm | 0.99987 | f(x) = 2798.30*x + 435.29 |
| 乙酸乙酯 | 11.5 ppm | 5 ~ 200 | 1:57.5 ~ 1:2300 | MFC1: 2998.70 sccm MFC3: 1.30 sccm | 0.99960 | f(x) = 3026.30*x + 21886.6 |
表 1：HT-702A 在大稀释比例下的关键物种配气参数及线性拟合结果
3.2 数据小结与学术讨论
1. 硬件三路协同对大稀释比控制的决定性作用：从表1的流量分配中可以看出，在稀释高浓度标气至1 ppb trace级（如乙烯 1 ppb，对应稀释比 1:23000）的过程中，传统的单路流量控制根本无法兼顾。HT-702A的控制逻辑在于，使稀释气路（MFC1）稳定在近满载状态（2999.9 sccm），而高精度微流量标气路（MFC3）则精确输出 0.13 sccm 的微小气体。这种“高基数稀释底数+微流量精准注入”的硬件拓扑协同，完美突破了传统MFC低于量程5%后不确定度剧烈攀升的物理限制，将稀释系统的控制精度稳稳维持在极高水平。
2. 宽谱系化合物的线性收敛与防吸附性能：本次实验测试的化合物跨度极大。既包括极易挥发且不易在内壁残留的乙烯（Rr1 = 0.99994），也包括在大气监测领域中极难处理的高沸点、重质组分正十一烷（Rr1 = 0.99984）以及极性强、易吸附的含氧有机物乙酸乙酯（Rr1 = 0.99960）。所有组分的线性相关系数 Rr1 全部大幅度超越 0.999 的学术及行业规范门槛。这证明了HT-702A内部配气管路具有极高的钝化水准和零死体积腔体设计，重组分和极性组分未在管路内壁产生累积吸附或释放滞后效应，确保了超大稀释比例下的浓度绝对准确。
图 2：极限大稀释比例下非极性轻组分与高沸点重组分的多点校准线性回归曲线对比
由图2可见，系统针对极性、分子量及沸点差异巨大的典型组分均展现出了优异的线性收敛性。图2(a)为低沸点易挥发组分（乙烯）在极限稀释比1:23000下的多点校准曲线，其线性相关系数 达到0.99994，证明了三路MFC在微小标气输出（低至0.13 sccm）时的极高稳定性；
图2(b)为高沸点易吸附重组分（正十一烷）的校准曲线，尽管其极易在管壁残留，但在本系统的配气环境下， 依然高达0.99984。轻、重组分标准曲线的完美拟合，直观证实了HT-702A的高钝化无死体积管路设计对吸附效应的成功抑制，保证了极限稀释下浓度传递的绝对准确。
4. 结论与展望
本文通过对六类典型VOCs组分的宽量程梯度稀释实验，全面评估了HT-702A动态稀释仪的性能。研究表明，通过三路不同量程质量流量控制器（10000/250/20 sccm）的硬件多级协同和优化算法，系统成功攻克了在超过 1:10000 乃至最高 1:23000 超大稀释比例下，标气流量（小至 0.13 sccm）控制失效的行业技术瓶颈。所有极性和非极性化合物在全稀释跨度内的线性相关系数均稳定优于 0.999。仪器表现出极其优异的配气精度、超宽的量程覆盖能力以及杰出的抗吸附钝化性能。该设备完全有能力实现将高浓度 ppm 级高压钢瓶标准气体一次性自动化、连续、精准地稀释至 1 ppb 级痕量工作标气，不仅能为高精度温室气体和环境空气VOCs在线监测系统的日常多点校准提供绝对可靠的精度保证，也为便携式现场应急监测提供了完美的学术与工程应用示范。
致谢
感谢实验室相关人员对本研究提供的支持与帮助。
