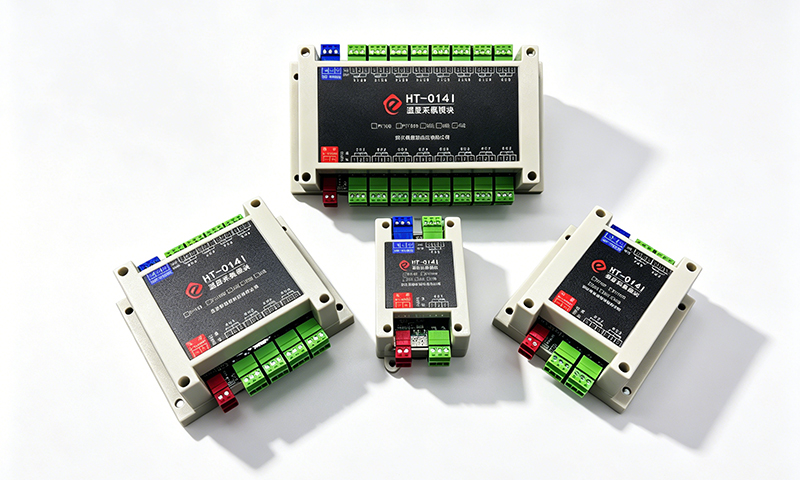

PT100 多通道温度采集模块
产品简介
易恩欧科技研发并生产的PT100多通道温度采集模块，支持 2/4/8/16 通道，兼容 2/3 线制 PT100，测温范围 - 200~850℃，24 位 AD 采样，精度 ±0.5℃、分辨率 0.1℃。采用 RS485 全隔离设计，具备防雷、反接、过流过压保护，Modbus-RTU 协议可自定义 ID 与波特率，适配 PLC、组态与 PC 组网。自带断线短路自检、看门狗稳运行，支持温度校准与报警，6~36VDC 宽压供电，导轨 / 螺钉安装，适用于化工、冶金、暖通等工业温度监测场景。
技术参数
通道数
2 / 4 / 8 / 16
量程
-200～850℃
测量精度
±0.5℃（注：PT100传感器自身误差不计入此精度）
数据分辨率
0.1℃
传感器类型
2线/3线制PT100
接口
KF2EDGK-3.81mm
测温通道接口
KF2EDGK-3.81mm
ADC位数
采用24位ADC芯片，有效位数16位
采样周期
62.5ms/通道
采样频率
16.4Hz/通道
通讯接口
RS485
通讯协议
标准MODBUS-RTU协议
隔离电压
1500VDC
保护功能
过流抑制、过压保护、电源反接保护、防雷击浪涌
通讯地址
1～254（默认1）
波特率
1200~230400bps（默认9600）
供电电压
DC 6～36V
功耗
3W
工作环境
温度：-20～60℃；湿度：10%～90%RH（无凝结）
安装方式
35MM DIN导轨/螺钉
尺寸(mm)
2通道：82✕54✕32；4通道：90✕90✕40；8通道：115✕90✕40；16通道：175✕90✕40
